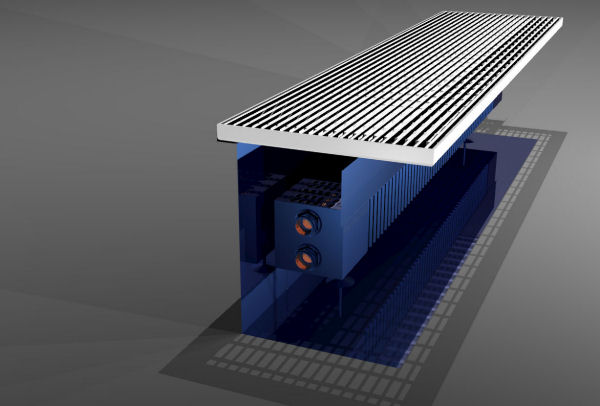

Внутрипольные конвекторы "REGULUS - system Canal"
с естественной конвекцией

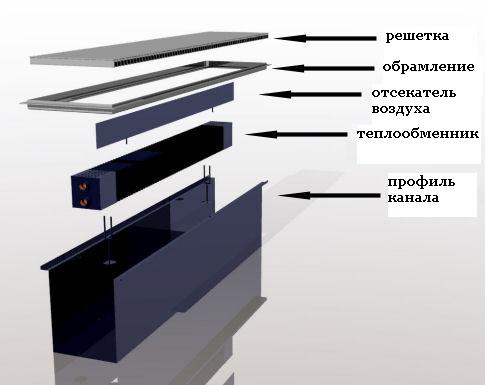

Система состоит из:
- решеток;
- обрамлений канала;
- профилей коллектора – короб канала;
- радиаторов – теплообменников канала;
- аксессуаров нагревательного канала.

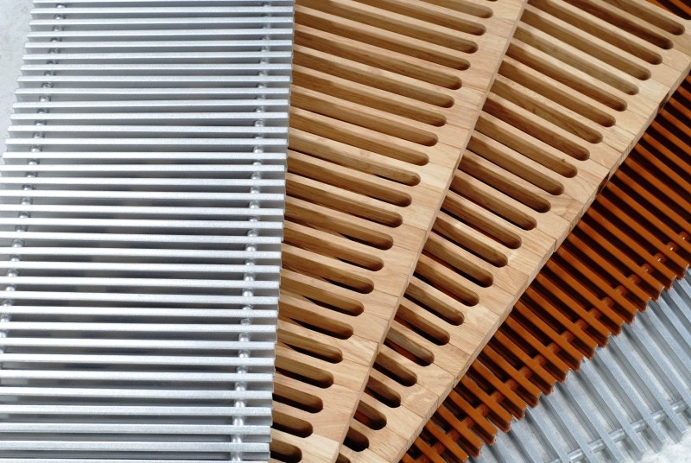

РЕШЁТКИ
Выпускаются в варианте «ROLL», обозначающие возможность скатывания решётки в рулон (это очень выгодно для консервирования канала, а также во время транспортировки, для хранения после обогревательного сезона в случае пользования посезонной решёткой).
Максимальная длина одного элемента до - 7,00 п.м
Материал: дерево, алюминий.
Вариант типа FIX обозначает неподвижность решётки.
Максимальная длина одного элемента до 2,00 п.м.
а) Деревянные решётки
- рёбрышки решётки сделаны из бука или дуба;
- ширина решётки - 243 мм - (с обрамлением 250 мм)
- ширина рёбрышек - 7 мм; расстояние между рёбрышками — 14 мм.
б) Алюминиевые решётки
- рёбрышки решётки сделаны с алюминиевого профиля
- ширина решётки - 243 мм (SOLO) или 343 мм (QUATTRO)
- торговое обозначение 25, 35 см касается размера вместе с обрамлением
Профиль покрашен порошковой бесцветной краской, чаще всего серебряной или любым цветом палитры RAL, согласно желанию клиента без дополнительной оплаты.
- ширина рёбрышек - 7 мм.
- расстояние между рёбрышками - 7, 10, 13 мм (в проходимых местах предлагаем использовать решётку с расстоянием между рёбрышками 7 мм).
в) Посезонная решётка ( вкладка).
После окончания обогревательного сезона она заменяет решётку с целью охраны канала от мусора.
После снятия ажурной решётки в обрамление вкладываем другую решётку - снизу закрытую - которую можем заполнить таким же материалом, с которого сделан пол.
Такое решение позволяет сохранить фактуру пола (керамических плиток, панельного пола).
Максимальная длина одного элемента - 2,00 п.м.
ОБРАМЛЕНИЕ КАНАЛА
Смонтированное на профиле канала, на уровне пола, на нём лежит решётка, покрывающая канал.
Наружные размеры канала:
- ширина - 250 мм для радиатора типа SOLO;
- 350 мм для радиатора типа QUATTRO.
Полная длина короба вместе с обрамлением канала произвольная, так как отдельные элементы можно соединять рядами.
Отдельные элементы обрамления - максимальная длина 2300 мм/ Обрамление сделано с углового профиля, согласно потребностям фирмы «REGULUS-system».
ПРОФИЛЬ КАНАЛА (короб, ванна)
Сделан из цинкового листа покрашенного порошковой краской RAL 5008 - тёмно-синий цвет.
Размеры продольного разреза
Высота Н = 190 мм для SOLO, QUATTRO mini без отсекателя воздуха.
Н = 265 мм для DUBEL, QUATTRO maxi с отсекателем воздуха.
РАДИАТОРЫ (теплообменники канала)

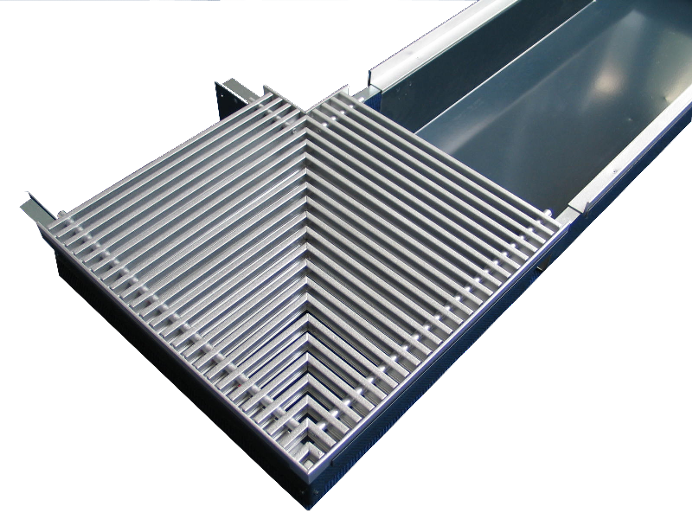

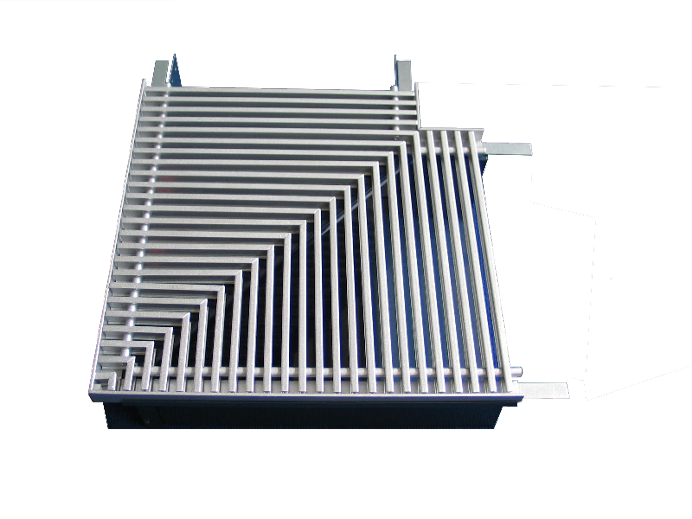

УГЛОВЫЕ МОДУЛИ
|
|
|
